Ремонт штатных магнитол Android и WinCe

Ремонт штатных магнитол / штатных головных устройств

Кто мы, и какие работы предлагаем

Мы являемся крупнейшим в России специализированным магазином по продаже штатных магнитол для автомобилей. Мы занимаемся всем спектром работ, продажей, установкой, ремонтом.

Мы занимается профессиональной диагностикой и ремонтом штатных магнитол, как на базе операционной системы Андроид, так и на базе Windows ( WinCE ). Ремонтируем усилители, штатные и не штатные, потолочные мониторы, DVD и CD плееры, и другую технику.

Мы являемся сертифицированным центром по ремонту таких брендов как FarCar, Carmedia.

Инженеры нашего сервис центра проведут диагностику и выявят точную причину поломки.
Благодаря огромному опыту и высокому уровню знаний, наши инженеры работают с автомобильной электроникой с 90-х, а магнитолы на ОС Android начали ремонтировать с момента их появления на рынке, также мы имеем в наличии огромную базу запчастей и электронных компонентов, мы можем произвести диагностику устройства на аппаратном и программном уровне. Производим ремонт устройств любой сложности.

После проведения диагностики автомагнитолы, вы принимаете решение о восстановлении работоспособности устройства. Так же для вас мы можем предложить заменить устройство на новое, штатные магнитолы в наличии на нашем складе, либо варианты под заказ.

Мы сотрудничаем с основными производителями штатных магнитол, расположенных в Китае, получаем от них обновления программного обеспечения. Например с такими заводами по производству магнитол как Klyde и Kaier известными в России под брендом Carmedia, с производителем PenHui, известен в России как RedPower, так же мы ремонтируем устройства Intro, RoadRover, Phantom, MyDean, Roximo, FlayAudio, DayStar, Radiola, FarCar и множество других брендов.
На произведенные работы у нас предоставляется гарантия.

Какие штатные головные устройства мы ремонтируем

В основном к нам на ремонт привозят штатные магнитолы проданные на территории России, как правило под брендами RedPower, NaviPilot, Phantom, Roximo, Carmedia, InCar, FarCar, IqNavi, WideMedia, Ksize, Teyes и многие другие.

Как правило, ними проще работать, они лучше восстанавливаются в отличие от головных устройств noname, или проще говоря без названия, производителя которых очень сложно, а в большинстве случаев и вовсе определить невозможно, они заказываются с различных площадок, вроде AliExpress. По магнитолам российских брендов, перечисленных выше ремонт упрощается, благодаря тому что, по ним и запчастей больше, и также опыта в ремонте. Но и для ремонта относительно «серийных» моделей требуется и специальное оборудование, и специфические знания, так как материнские платы бывают различных ревизий. И соответственно, бывают различия и в компонентах, и в версиях прошивок, а также, что более опасно, отличия в версиях программного обеспечения MCU (микроконтроллера, отвечающего за связь и взаимодействия всех модулей, таких как: Bluetooth, Wi-Fi, дисплея, аппаратных кнопок и сигналов CAN модуля автомобиля. ОЧЕНЬ ВАЖНО, что MCU имеет ограниченный ресурс перепрошивок, с этим видом прошивок как раз больше всего вопросов, и легко превратить устройство в кирпич, который поднимать тяжелее, а иногда и вовсе это не имеет смысла.

К сожалению, такое иногда происходит, в этом случае мы рекомендуем заменить устройство более современным, на базе Андроид, у нас имеется свой склад магнитол, мы сможем подобрать аппарат под ваши требования, либо если нет в наличии предложить вариант под заказ. На всю технику мы предоставляем гарантию. Такая ситуация происходит далеко не всегда, конечно наши инженеры должны убедиться, что ваше устройство действительно уже очень сложно восстановить, или эта процедура нецелесообразна из-за больших затрат по времени.

Как показывает практика, штатные магнитолы мы восстанавливаем в 80% случаев, даже если у вас оригинальное устройство, установленное производителем. Такие устройства как правило более сложные в ремонте.

В нашей компании осуществляется полный цикл работ, связанных как с ремонтом электроники, так и с установкой и правильным подключением штатной магнитолы к вашему автомобилю. Почему именно правильным подключением? В противном случае, при возникновении проблем будет очень сложно разобраться что является источником проблемы, например, не работают кнопки рулевого управления, будет трудно понять, установщики что-то не так подключили, либо проблема в электронной части магнитолы. В большинстве современных автомобилей, множество функций  управляется по CAN протоколу, что приводит к сложности диагностики причин некорректного поведения головного устройства. Вот именно поэтому мы настоятельно рекомендуем производить все работы у нас, чтобы мы убедились, что все настроено и работает корректно, или сразу были исправлены все проблемы, если это возможно.

Неисправности штатных магнитол. Основные часто встречающиеся поломки.

Головное устройство не включается.

Полное обесточивание магнитолы – это когда аппарат не подаёт никаких признаков жизни. На штатных магнитолах, собранных из дешевых компонентов (как правило такие устройства заказаны на Алиэкспресс и в других китайских интернет магазинах). Если повезет, то требуется лишь проверка цепей питания, которое теряется по причинам либо дешевых компонентов, либо ошибок в схемотехнике или некачественной пайки компонентов. Это так сказать легкий случай и лечится довольно легко, заменой стабилизатора напряжения или другого того или иного компонента. Нужно сказать, что дешевые компоненты являются причиной большого процента поломок головных устройств на ОС андроид.

Еще такая поломка возникает при самостоятельном подключении штатной магнитолы неквалифицированным человеком, путают провода и полярность подключения питания. Предохранитель сгорает сразу, но часто этим дело не заканчивается. Могут успеть выгореть цепи питания внутри автомагнитолы.

Головное устройство включается, но не загружается, висит на логотипе.

Данная неисправность чаще всего возникает в следствии неправильной версии прошивки, найденной на просторах интернета. После такой манипуляции головное устройство совсем не хочет прошиваться ни с карты, ни с USB. Такая задача решается, но сложнее, чаще всего реболом процессора или его заменой, поиском и прошивкой системы и MCU которая производится через программатор с выпаиванием элементов.

Застрял диск в магнитоле, либо не читает диски, флешку.

Причин, и путей решения данных неполадок магнитолы может быть несколько:

1. Магнитола не читает флешку, не видит диск или диск заикается, либо застрял в магнитоле после запуска двигателя. Возможно, устройство просто не понимает формат записи. Ремонт магнитол в данном случае не требуется, нужно просто записать диск в другом формате.
2. Если система при старте двигателя не видит диск, диск застрял, заикается или греется, это может быть связано с загрязнением оптической линзы. Проблемы в работе кнопок и устройства в целом после запуска двигателя могут быть связаны именно с грязью. В этом случае проблема решается путем использования специального чистящего диска. Эксплуатация такого диска осуществляется в соответствии с требованиями, указанными в инструкции. Можно произвести самостоятельную очистку системы путем продува элементов или очищением с помощью ватки.
3. Еще одной причиной может служить отсутствие тока лазера, избавиться от такой неисправности можно путем его регулировки.
4. Неработоспособность шлейфов и проводов. Возможно, в ходе эксплуатации авто внутри конструкции просто ослабли шурупы, либо это может быть протечка резисторов.

Повреждение механизмов – если в магнитоле есть привод диска, кассеты или моторизованный дисплей и один из этих механизмов заедает или полностью не работает. Такая неисправность может возникать как из-за естественного износа, так и по причине внешнего механического воздействия.

Штатная магнитола сильно греется

Магнитола греется и выключается в результате плохой запитки. Отсутствие питания приведет к тому, что магнитола выключается произвольно, либо это связано со сбоями в питании. Когда магнитола греется и выключается, нужно будет проверять кабель питания — возможно, он отходит или переломился, тогда его придется менять.

Иногда устройство выключается из-за сбоев в программном обеспечении. Такую неисправность можно попытаться решить путем сброса магнитолы к заводским настройкам. Это не всегда помогает.

Отсутствие звука в штатной магнитоле

Повреждение усилителя звука – проявляется как отсутствие звука на одном или на всех каналах. В основном при таком проявлении дефекта оказывается неисправна микросхема усилителя звука, но бывают и другие варианты. К примеру нарушение цепи питания этой самой микросхемы. Более точно причину определяем при диагностике.

Не работает подсветка кнопок штатной магнитолы

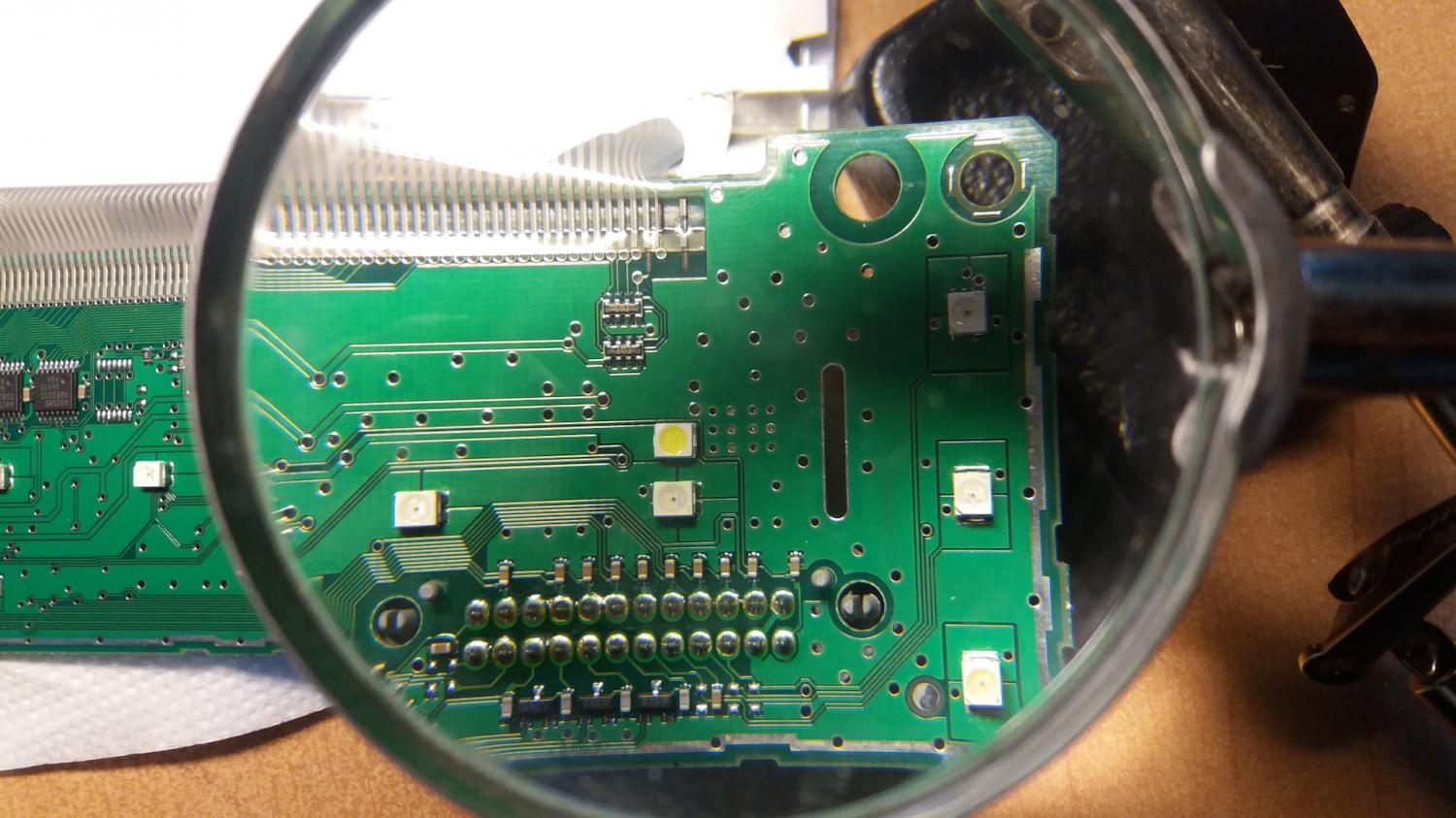

Пропала подсветка дисплея или кнопок – это обычная поломка, особенно если магнитола не из “последних” моделей и для подсветки используются миниатюрные лампы накаливания. В современных моделях начали применять светодиодную подсветку, поэтому такая проблема просто исчезла. А со старыми моделями вполне может произойти такая поломка. При ремонте стараемся применить вместо лампочек светодиоды, чтобы впредь навсегда избавить владельца от этой проблемы.

Также часто встречается проблема с отдельными модулями Радио, Bluetooth, DVD приводом, WiFi и другое. Решается это чаще всего заменой соответствующего модуля на новый, при отсутствии запчастей сроки ремонта могут немного увеличиться.

Также может не работать или работать некорректно тачскрин, механические кнопки, подсветка кнопок или подсветка экрана.

Проблемы с Bluetooth в штатной магнитоле

1.Нет подключения устройства к телефону.

2. Подключение нестабильно.

Способы решения.

Если данная проблема является массовой и производитель это признает, то скорее всего есть прошивка-патч, Загрузив которую Bluetooth начнет работать в штатном режиме.

Второй вариант - это полная перезагрузка устройства. НЕ БЫСТРАЯ!

Так же стоит попробовать удалить папку с вашим MAC-адресом внутри директории /data/misc/bluedroid/ и перезагрузиться. Но для этого нужен ROOT.

Возможен вариант чистки разделов Cache и Dalvik Cache.

И самым крайним вариантом остается Hard Resert.

Как правило, если приведенные выше способы не увенчались успехом, то всегда есть возможность замены модуля громкой связи. Специалисты нашего сервис центра подберут необходимые компоненты и произведут качественную замену и настройку.

Проблемы с радио в штатной магнитоле

Существуют три самые распространенные причины слабого приема радио.

• Особенность многолучевого приёма в городских условиях.
• Современные тюнеры
• Помехи.

1. Особенность многолучевого приёма в городских условиях.

В плотной городской застройке радиосигнал отражается от домов и происходит сложение отраженных сигналов т.е. радиоволна приходит в противофазе. Тем самым на антенне кратковременно пропадает сигнал и мы слышим шум в динамиках.

Современные тюнеры применяют технологию «HighCut» — фильтр высоких частот и уменьшение стерео-декодирования.

На сегодняшний момент данный эффект возможно только минимизировать, но не устранить полностью.

Оптимальное решение многолучевого приёма в городских условиях нашли немецкие инженеры VAG Group. Где приём радиосигнала осуществляется двумя антеннами, разнесенными по фазе и двумя тюнерами.

2. Современные тюнеры.

Одина из распространенных микросхем на базе которой построено Ваше устройство - TEF66xx, имеет ряд конструктивных особенностей приводящих к нестабильному приему радиоволны.

- Существенные нелинейные искажения звука, особенно на ВЧ.

- Низкая чувствительность приёма.

- «Плавает» звук.

- Греется чип.

Возможные решения проблем приёмника на базе микросхемы TEF66xx:

(QSD-RT-L92, QSD-RT-L93L93, LST-C8900, XD-6624AF-0 и др.)

Нелинейные искажения и «плавающий» звук возможно победить установкой внешнего стерео-декодера.

Увеличение чувствительности приема «лечится» переделкой входного конура.

Так же поможет установка дополнительного антенного усилителя не менее 20дБ*:

Существенно помогает — внешняя антенна, также с усилителем не менее 15-20дБ.

Тюнера на базе чипа Si475x «силиконовый» и TDA77хх.

В данных чипах осуществляется цифровая обработка сигнала ADC -DSP- DAC,

Все бы хорошо, но не аудиофилы их проектировали. И звук получили ужасный, не смотря на присутствие всех частот, ни глубину ни деталей в них нет.

Думаю, то же самое можно отнести к TDA77хх.

В магнитолах на платформе Android возможна замена установленного тюнера.

3.Помехи

Помехи существенно влияют на качество приёма, они ухудшают соотношение сигнал/шум. Находясь далеко от передающих станций, полезный сигнал слаб и помехи становятся сопоставимы с радиосигналом, «забивая» его.

Источники помех это и внешние, на которые мы повлиять не в силах. И внутренние, а именно помехи издаваемые самим автомобилем, его генератором, высоковольтными проводами, блоками розжига ксенон, а так же сама магнитола.

Диагностика – находим самую слабую радиостанцию, включаем / выключаем оборудования и слышим, что даёт помехи.

Устранение:

меняем оборудование на качественное

добавляем НЧ фильтра LC, экраны.

Внутренние помехи магнитолы создаёт некачественная Китайская схемотехника: контроллер дисплея, преобразователи, стабилизаторы DC/DC, драйвера подсветок светодиодных в новых моделях, драйвера CCFL ламп — флуоресцентная лампа с холодным катодом в старых. Также могут давать помехи модули навигации (Android и WindowsCE), шлейфы, идущие от них к драйверу матрицы.
Методы устранения – добавление НЧ фильтров LC, экранизация.

Диагностика – находим слабую радиостанцию, и отключаем подсветку, меняем яркость, меняем изображение на монотонное, включаем выключаем магнитолу.

Плохой, не стабильный прием радио на автомагнитолах Android так же зависит от картинки на самом экране. В качестве примера посмотрите видео - http://youtu.be/dX7k4TfO1L4 (помехи от модуля Android  ,тюнер QSD-RT-L93)

Пример №2.

Помехи создаёт контроллер дисплея, шумит «цифровой» шлейф от материнской платы до контроллера дисплея и сам контроллер. Помеха через переднюю часть магнитолы излучается наружу и попадает на вход антенны радиоприёмника. Особенно ярко выражено это при наличии антенны на лобовом стекле автомобиля

Диагностика и устранение
Максимально экранировать магнитолу – запереть помехи внутри. Было обнаружено, что алюминиевое основание дисплея никак не заземлено – весит в воздухе. Оно является ретранслятором всех помех из магнитолы – наружу. Заземление его дало значительное ослабление помехи порядка на 20дБ! Кроме того, давал незначительную помеху преобразователь питания светодиодов, кинул дополнительную керамическую ёмкость 1 мкФ, помеха ушла. Как результат, приём значительно улучшился!

СТАТЬЮ О СРАВНЕНИИ РАДИОЧИПОВ ВЫ МОЖЕТЕ ПОЧИТАТЬ ТУТ

Ремонт штатных магнитол в стиле тесла

В последнее время в продаже появилось много устройств в стиле Tesla, штатные магнитолы в стиле тесла существуют для многих марок и моделей автомобилей.

Внешне все красиво и привлекательно: большой экран, удобное управление, причем управляется даже штатный климат контроль с помощью сенсорного экрана. Следует иметь в виду что лучше приобретать такие устройства только у проверенных поставщиков в России, и что очень важно, имеющих опыт установки таких аппаратов. У нас вы можете купить и установить такое устройство. Мы предоставляем гарантию на оборудование и на его установку.

НАШ АССОРТИМЕНТ МАГНИТОЛ В СТИЛЕ ТЕСЛА МОЖЕТЕ ПОСМОТРЕТЬ ТУТ

Для большинства автомобилей Toyota, например, таких распространенных моделей Prado 150, Land Cruiser 200, Tundra существуют такие устройства выполненных в стиле Тесла. В зависимости от характеристик и завода производителя есть хорошие решения с поддержкой всех функций в том числе и управлением штатным климат контролем и кондиционером. Не сразу конечно все было отлажено, прошивки были очень сырыми, стабильными такие аппараты назвать было очень сложно, но на данный момент, устройства под брендом FarCar, официальным представителем этого бренда мы являемся, достаточно хорошо проверены и протестированы на разных комплектациях как моделей Тойоты, так и других авто, Лексус, Форд, Инфинити. Это качественные устройства, которые работают на мощном процессоре и имеют оперативную память 4 GB, встроенный слот под SIM, и многое другое.

При работе с головными устройствами, особенно с аппаратами в Тесла стиле, с большим экраном следует знать, что обновлять системное ПО требуется на снятой магнитоле на нашем стенде.  Если это конечно необходимо. Иначе велика вероятность сделать устройство неремонтопригодным, как говорится превратить его в кирпич, восстановить такое устройство, сложно, дорого, а порой и вовсе невозможно…

Иногда конечно следует настроить устройство для совмещения штатных функций ГУ, но это обычно делается после установки устройства или при работе с исправным устройством. Таким образом наша услуга ремонта проверяется на автомобиле, делаются все необходимые и возможные доработки, чтобы работали все штатные функции, и вы были довольны нашей работой.

Ремонт штатных магнитол на WinCE

Так же мы ремонтируем автомагнитолы на базе WinCE, специально разработанной платформы для портативных устройств, подходящей и для автомобильных устройств. Во многих случаях нужно уточнять целесообразность ремонта таких устройств в соответствии с ценой ремонта (ее мы всегда предварительно согласовываем сразу же после того как наш инженер даст заключение по проблеме и способам ее устранения).

Целесообразно ремонтировать такое ГУ по многим причинам. Соответствующий навигационный софт можно подобрать по параметрам вашего оборудования, но если вы хотите пользоваться современным ПО, типа Яндекс Навигатора, то это сделать на данном аппарате будет НЕВОЗМОЖНО. В таком случае нужно ставить устройство на Андроиде, у нас есть в наличии такие устройства, мы можем подобрать и установить вам такое устройство.

Если вас устраивает сервис Навител Навигатора, то наши инженеры подберут и установят такой софт, это будет облегченная версия, но работать она будет вполне стабильно, картография тоже будет установлена самая последняя на срок выполнения заказа.

Чаще всего в таких устройствах выходит из строя главный модуль WinCE.

Наши специалисты успешно могут заменить такой модуль, так же прошить новый модуль на программаторе, установить ГУ в автомобиль, проверить полностью функционал устройства.

КАТЕГОРИЧЕСКИ НЕ ДЕЛАТЬ САМОСТОЯТЕЛЬНО!

Самостоятельно прошивать головное устройство, даже если вы точно уверены в правильной версии программного обеспечения, это может иметь необратимые последствия!

При кажущейся простоте процесса, обновление с карты памяти не той версии приведет к выходу из строя процессора, а если затронете прошивку MCU (микроконтроллера) то и вовсе к кирпичу, который уже восстанавливать нецелесообразно, так как потребуется замена полностью материнской платы, что почти равно стоимости устройства.

Прошивка обычно в начале сразу подхватывается, начинается процесс обновления, но в большинстве случаев из-за любой проблемы с железом магнитолы, происходит сбой, и после него устройство превращается в «кирпич», с неизвестными данными и производителем, который восстановить уже будет дороже, и по силам только специалистам, и то не всегда. В большинстве случаев клиенты не имеют понятия какое устройство у них установлено и какого производителя и поэтому в этих случаях вероятность убить устройство возрастает.

Обращайтесь к профессионалам, мы будем рады вам помочь!
